Diferența dintre inductanța în mod comun și inductanța în modul diferențial

Diferența dintre inductanța în mod comun și inductanța în modul diferențial


Există două tipuri de inductori utilizate pentru a rezista interferențelor electromagnetice: inductori în mod comun și inductori în mod diferențial.

Câmpul electromagnetic de perturbare generează curent în mod diferențial între linii, provocând interferențe asupra sarcinii, care se numește interferență în mod diferențial; Câmpul electromagnetic perturbator generează curent de mod comun între linie și masă, care generează tensiune în mod diferențial pe sarcină și provoacă interferențe, care este cunoscută sub numele de interferență în bucla de masă în mod comun.

Inductanța de filtrare utilizată pentru a suprima interferența în modul comun se numește inductanță în modul comun [2]. Inductanța de filtrare utilizată pentru a suprima interferența în modul diferenţial se numeşte inductanţă în modul diferenţial.

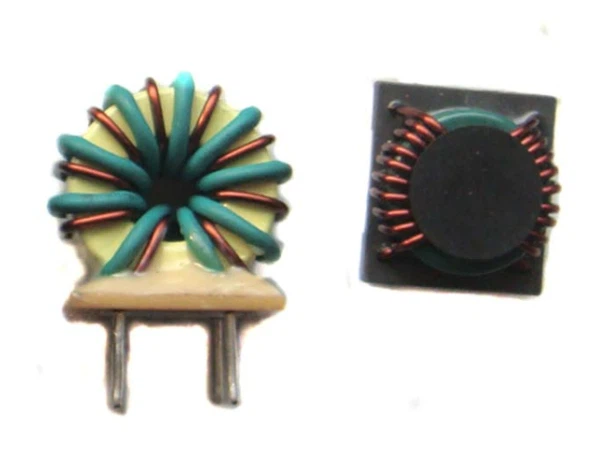

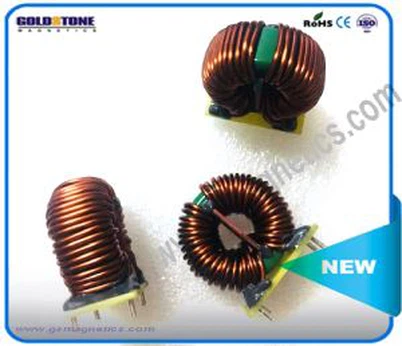

Inductoarele de mod comun sunt două seturi de bobine cu număr egal de bobine, diametru egal al firului și direcții de înfășurare opuse înfășurate în jurul aceluiași miez de fier. Un inductor cu modul diferenţial este o bobină înfăşurată în jurul unui miez de fier.


Caracteristica unui inductor de mod comun este că, datorită direcțiilor opuse de înfășurare a două seturi de bobine pe același miez de fier, miezul de fier nu se teme de saturație. Cel mai frecvent utilizat material de miez magnetic de pe piață este materialul de ferită cu conductivitate ridicată.


Caracteristica inductanței în mod diferențial este aplicarea acesteia în situații de curent ridicat. Datorită faptului că o bobină este înfășurată în jurul unui miez de fier, atunci când curentul care curge în bobină crește, miezul de fier din bobină va deveni saturat. Prin urmare, cel mai frecvent utilizat material de miez de fier pe piață este materialul de miez de pulbere metalică. În special materialul de miez cu pulbere de fier (datorită prețului său scăzut).
